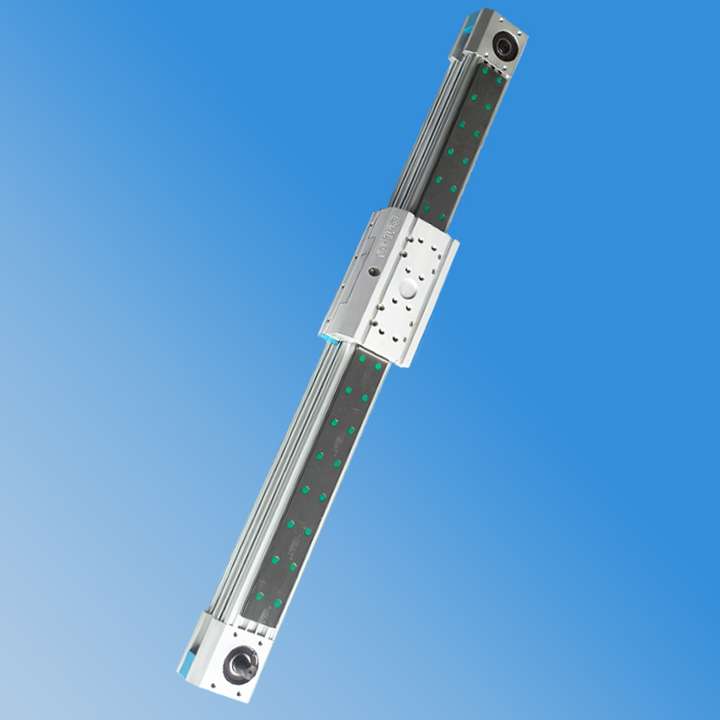

鼎格同步带直线模组：液晶屏生产线的“精准之手”全解析

🔧 工作原理：精密传动的“幕后推手”

1. 高精度定位：伺服电机控制下，重复定位精度达±0.05mm，确保玻璃基板与背光模组精准贴合
2. 柔性运动控制：支持多轴联动（如XYZ三轴组合），适配切割、贴合、检测等多工序协同作业
3. 抗振动设计：碳钢导轨+NSK轴承的组合，降低高速运行时振动幅度，避免玻璃碎裂风险

🛠️ 主要组成：五大核心模块解析

1. 同步带与皮带轮：采用德国马牌同步带，耐磨性提升30%，寿命达5万小时，避免频繁更换影响产线节奏
2. 轻量化铝型材主体：重量仅为钢材的35%，减少机械手惯性负载，提升运动速度（最高5m/s）
3. 高刚性直线导轨：上银碳钢导轨搭配滚珠滑块，支撑60kg负载，摩擦系数低至0.001，确保滑动平滑无顿挫
4. 伺服电机系统：标配台达伺服电机，响应时间≤0.1ms，适配液晶屏高速贴片机（节拍≥120片/分钟）
5. 防尘密封组件：不锈钢防尘罩+密封垫片设计，阻挡液晶屏车间常见的微尘、静电颗粒侵入传动部件

🌟 优点分析：液晶屏生产的“效率倍增器”

1. 速度与精度兼得：5m/s高速运行下仍保持±0.05mm精度，比滚珠丝杆快5倍，适配AMOLED屏微米级贴合需求
2. 长行程低成本：6米超长行程模组成本比丝杆低30%，适合大尺寸液晶屏（如65英寸以上）的整线搬运
3. 洁净车间适配性：防尘设计通过ISO 14644-1 Class 5认证，避免粉尘污染导致屏幕亮点缺陷4

4. 节能降耗：轻量化结构+低摩擦传动，某头部面板厂实测能耗降低25%，年省电费超50万

5.


6.


7.


8.


9. 🏭 应用场景：从切割到组装的“全流程赋能”

   1. 玻璃基板搬运：
   • 通过真空吸盘夹具+同步带模组，将玻璃基板从仓储区精准移送至切割工位，定位误差≤0.1mm


   1. 精密贴合工艺：
   • 在OLED屏贴合工序中，XYZ三轴模组驱动贴合头，以0.02mm精度对齐偏光片与玻璃基板，良品率提升至99.8%


   1. 缺陷检测系统：
   • 搭载高分辨率相机的模组，以3m/s速度扫描屏幕表面，AI算法实时识别微米级划痕或异物


   1. 自动化包装线：
   • 多组模组协同完成屏幕翻转、缓冲材料填充、封装等动作，替代人工降低30%包装损耗

   📌 选型要点：四步锁定最佳配置

   1. 负载与行程匹配：
   • 液晶屏生产线负载通常为10-30kg（含夹具），需预留20%安全余量；
   • 大尺寸面板生产线优先选择4-6米长行程模组（如DGE-60-TB-EG系列）
   1. 精度与速度平衡：
   • 贴合/检测工位需±0.05mm精度，必选伺服电机；
   • 包装/搬运场景可选步进电机降低成本


   1. 环境适配设计：
   • 洁净车间需不锈钢防尘罩+静电消除装置；
   • 高温烘烤工段选用耐热同步带（耐受80℃）


   1. 能效优化：
   • 24小时连续生产场景优选大功率伺服电机（如台达750W），降低单位能耗
