		ELGA‑TB 为德国进口高速齿形带式直线电缸模组，凭借高速、长行程、模块化结构，广泛应用于自动化移栽、抓取、喷涂、检测、包装等设备场景，但进口产品交期周期长、采购成本高、备件供货慢，制约设备整机项目推进


		鼎格 ELGA‑TB 系列同步带模组电缸滑台，可实现与德国进口 ELGA‑TB 规格 1:1 完全替代：安装尺寸、型材轮廓、滑块接口、电机安装位、感应开关槽位、行程规格、性能参数完全对标进口，无需修改设备机械图纸、不用调整安装孔位，可直接互换替换，旧设备维修换件、新设备整机配套均可直接落地国产化替换，大幅缩短交期，降低综合采购成本。


		本方案围绕鼎格 ELGA‑TB 模组产品特性、对标参数、典型应用场景、多轴组合方案、选型要点、替换优势展开，为设备制造商、系统集成商提供完整传动解决方案。


一、产品核心结构与对标技术参数

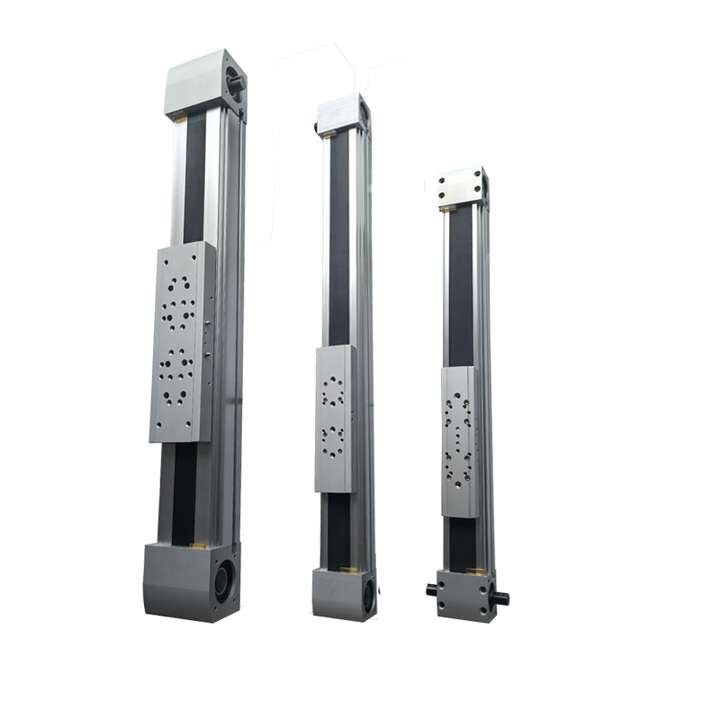

		鼎格 ELGA‑TB 同步带电缸模组对标进口 ELGA‑TB‑KF 系列规格，覆盖 ELGA-70/80/120三个主流机台规格，采用阳极氧化高强度铝合金型材，内置高精度线性导轨，进口齿形同步带传动，支持滑块内置传感器安装槽；电机支持四方位安装，伺服 / 步进电机兼容，适配‑20℃~+80℃工业环境。


项目	德国进口 ELGA‑TB	鼎格 ELGA‑TB（1:1 替代款）
驱动形式	齿形同步带传动	同步带传动（盖茨5GT皮带）
重复定位精度	±0.08mm	±0.08mm
最大运行速度	5m/s	5m/s
最大加速度	50m/s²	50m/s²
有效行程范围	50‑8500mm	50‑11000mm，支持超长行程定制
导轨配置	内置滚珠循环导轨	采用上银 / THK 精密线性导轨
交货周期	3-12周	3天交付，定制超长行程7天交货
电机安装	四面可装	四面灵活安装，兼容市面主流伺服、步进电机
安装接口	欧规标准孔位、滑块接口	1:1替代，配送马达配件，无需改图
现有型号	ELGA-TB-70/80/120齿形带式电缸	ELGA-TB-70/80/120同步带模组

核心替代亮点：机械接口完全一致，原有设备可以直接拆下进口模组，装配鼎格模组直接使用；新设备设计可直接沿用原有 3D 模型，替换零部件型号即可，减少机械设计工作量。

二、鼎格 ELGA‑TB 模组核心优势

1、1 比 1 整机互换替代，国产化降本增效

		完全针对进口 ELGA‑TB 结构自主研发、安装孔、滑块尺寸、电机法兰接口适配。设备改造维修场景：直接替换损坏进口模组，不用机加工修改机架；新设备开发，直接对标原装规格选型，整机成本显著降低50%，同时规避进口货期 3‑12 周、备件难采购痛点。


2、高速长行程，负载刚性兼顾

		鼎格作为5G加速度同步带模组研发厂家，同步带传动实现 5m/s 高速运行，加速度可达 50m/s²，适合长距离快速移栽；高强度铝型材 + 高刚性线性导轨，抗倾覆性能优异，单轴、龙门、XYZ 多轴组合均可稳定运行，行程最大支持 11 米定制，满足大行程自动化设备需求。


3、全生命周期降本增效，综合使用成本更优

		供应链常备库存与模块化制造，采购成本较欧规进口电缸模组直降 50% ；模组易维护、易更换、易保养，减少停机等待与备件库存压力；同时支持电机、传感器、线缆全复用，进一步降低改造成本与物料浪费，真正实现 “一次替换、长期增效


4、本土服务快速响应

		鼎格直线模组源头工厂生产，交付周期大幅缩短，3-7天完成交付；可免费提供 2D/3D 图纸、选型校核、安装技术指导；售后备件快速供应，解决进口产品售后响应慢问题。


三、鼎格ELGA-TB同步带模组行业应用方案

方案 1：光伏设备‑电池片高速移栽、检测工位

		工况：长行程高速搬运，多工位来回定位，中等负载，连续高节拍运行。 配置选型：鼎格 ELGA‑TB‑KF‑80/120 规格，伺服驱动，长行程龙门结构。 应用价值：对标进口模组性能，高速稳定，国产替代降低整机成本，交期可控，用于分选、上下料、晶片检测搬运。


方案 2：包装物流行业‑分拣、抓取移栽机构

		工况：高频往复运动，多轴组合，中等负载，环境存在少量粉尘。 配置选型：ELGA‑TB‑70/80 单轴同步带模组，搭建 XYZ 直角机械手，同步带封口防尘结构。 应用价值：高速度提升产线节拍，接口可直接替换原进口 ELGA‑TB，旧产线改造升级简单。


方案 3：3C/PCB/LED 自动化设备‑涂覆、丝印、焊锡、检测平台

		工况：短中行程，高速往复定位，对重复定位精度要求 ±0.08mm。 配置选型：ELGA‑TB‑KF‑70/80同步带模组，伺服驱动，单轴或两轴十字滑台。 应用场景：自动焊锡、点胶涂覆、PCB 传送、外观检测移动平台，直接替代进口模组，设备成本优化。


方案 4：激光、喷涂行业‑往复运动执行轴

		工况：长行程往复运动，少量漆雾粉尘环境。 配置选型：ELGA‑TB‑70 规格同步带模组，选配步进、伺服电机。 应用价值：长行程稳定运行，防尘配置延长模组寿命，可直接替换原进口 ELGA‑TB，整机不用修改机架结构。


方案 5：非标机械手、龙门桁架多轴组合

		鼎格 ELGA‑TB 模组支持单轴、十字轴、XYZ 三轴、双驱龙门多种组合。重负载工况 X 轴采用 ELGA‑TB-120 长行程模组，Y/Z 轴搭配对应规格模组；电机支持侧面、端面多种安装形式，完全匹配原进口模组多轴设计逻辑，原有多轴机构图纸直接复用，仅更换物料型号。


四、选型注意要点（1:1 替换实操指引）

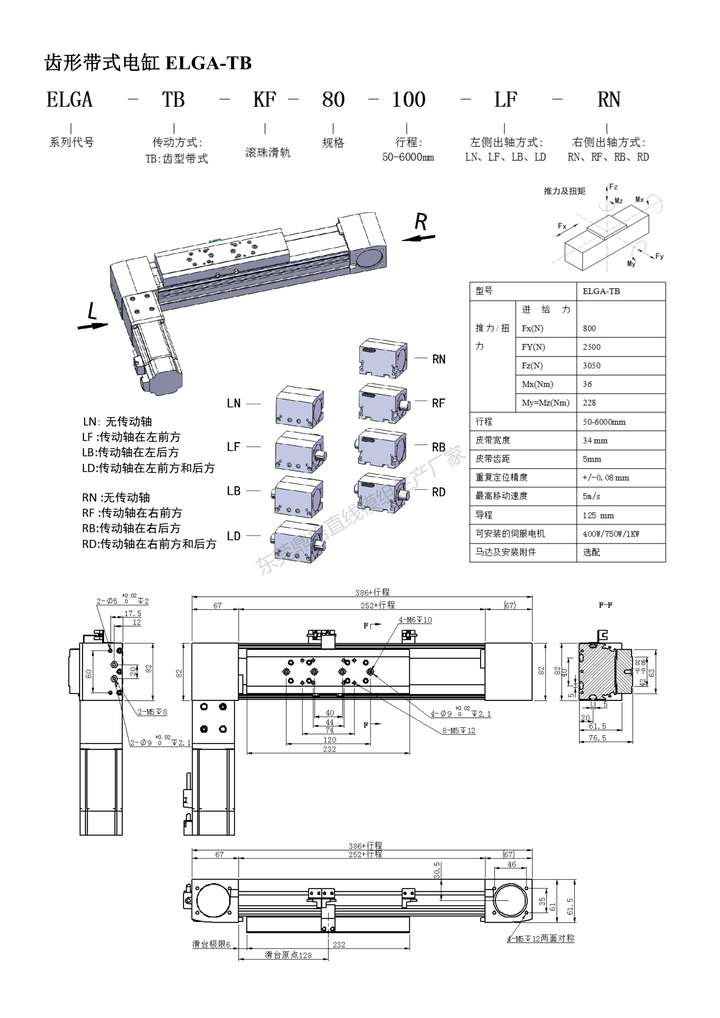

规格确认：确认原进口型号完整型号（如 ELGA‑TB‑KF‑80‑1000‑0H），确认安装方式为水平、侧装、垂直、吊装等，有效行程、电机安装方式（OH/ZH/ZR）；鼎格按照同款规格输出（如ELGA-TB-80-1000-LF），保证接口完全一致。
负载与速度校核：核算实际移动负载、运行速度、加速度，避免超模组额定工况；长行程工况注意挠度校核。
环境匹配：粉尘较多工况，务必选配不锈钢钢带防尘组件；环境温度控制‑20~+80℃。
电机适配：鼎格模组配送法兰、马达座、联轴器等马达配件，原有伺服电机可以直接安装，不更改现场尺寸。
传感器配件：接近开关安装槽尺寸与原装一致，原有传感器可继续沿用。

五、替换实施两种模式

模式 A：旧设备维修替换

拆除损坏德国 ELGA‑TB 模组；
选用鼎格同规格 ELGA‑TB 模组；
直接原位安装，原有电机、限位、传感器直接复用；
简单回零调试，设备直接恢复生产，无需改动机架和机械加工。

模式 B：新设备整机国产化配套

沿用原有进口模组的 3D 图纸，替换零部件型号为鼎格 ELGA‑TB；
工程师可提供对应 2D/3D 模型；
整机装配，电机、传感器、线缆沿用原有方案；
性能对标进口，缩短采购周期，控制整机 BOM 成本。

六、方案总结

		鼎格 ELGA‑TB 齿形带电缸模组，从型材结构、安装接口、核心性能参数上实现德国 ELGA‑TB 进口模组 1 比 1 直接替代，既保留原装产品高速、长行程、模块化的全部优势，又解决进口产品交期长、采购成本高、备件供货困难的行业痛点。可广泛应用光伏、3C 电子、包装物流、激光喷涂、非标自动化机械手等场景，无论是老旧设备备件更换，还是新设备整机国产化设计，均可直接落地，兼顾设备稳定性与成本优势，助力自动化装备国产化升级。


补充服务：鼎格可根据客户提供的原进口完整型号，出具对应选型清单与 3D 模型，提供技术对接与安装调试指导。
